3D视觉系统 3D视觉相机的工作原理

2024-05-07 20:19:03 By: 迈尔微视

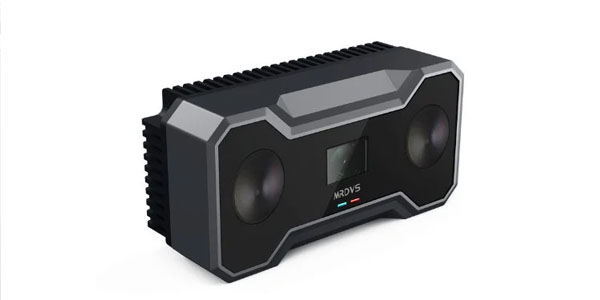

3d视觉相机工作原理​3D视觉相机的工作原理主要基于光学和计算机视觉的技术。它的核心在于通过捕捉物体的立体图像,进而生成物体的三维模型。


首先,3D视觉相机通常采用双目立体视觉或结构光技术。双目立体视觉是通过模拟人眼的视觉差异来获取深度信息。这种相机配置了两个或多个摄像头,每个摄像头从略微不同的角度观察物体。通过比较同一物体在两个摄像头中的图像差异,计算机可以计算出物体的距离和深度。

另一方面,结构光技术则通过在物体表面投射已知模式的光条纹或光栅格,然后观察这些光模式在物体表面的变形,从而计算出物体的三维形状。这种方法通常需要一个投影仪和一个摄像头。投影仪将光模式投射到物体上,摄像头则捕捉这些光模式在物体表面的变形情况。

在获取了立体图像之后,3D视觉相机还需要通过一系列复杂的计算来生成物体的三维模型。这通常涉及到图像预处理、特征提取、匹配和三维重建等步骤。通过这些步骤,计算机可以将图像中的像素点转换为三维空间中的坐标点,从而构建出物体的三维模型。

总的来说,3D视觉相机的工作原理涉及到光学、计算机视觉和图像处理等多个领域的知识。通过模拟人眼的视觉差异或利用结构光技术,这些相机能够捕捉到物体的立体图像,并通过复杂的计算生成物体的三维模型。这些模型可以用于各种应用,如机器人导航、物体识别和三维打印等。
